1. مقدمة آلة القطع بدون شرائح
S (قياسي) سلسلة آلة قطع الأنابيب خالية من رقاقة
- اعتماد تكوين تحسين العلامة التجارية Fangli ؛
- الوجه النهائي لقطع الأنابيب ناعم وجميل.
- تغذية هوائية أو هيدروليكية؛
- التحكم PLC .

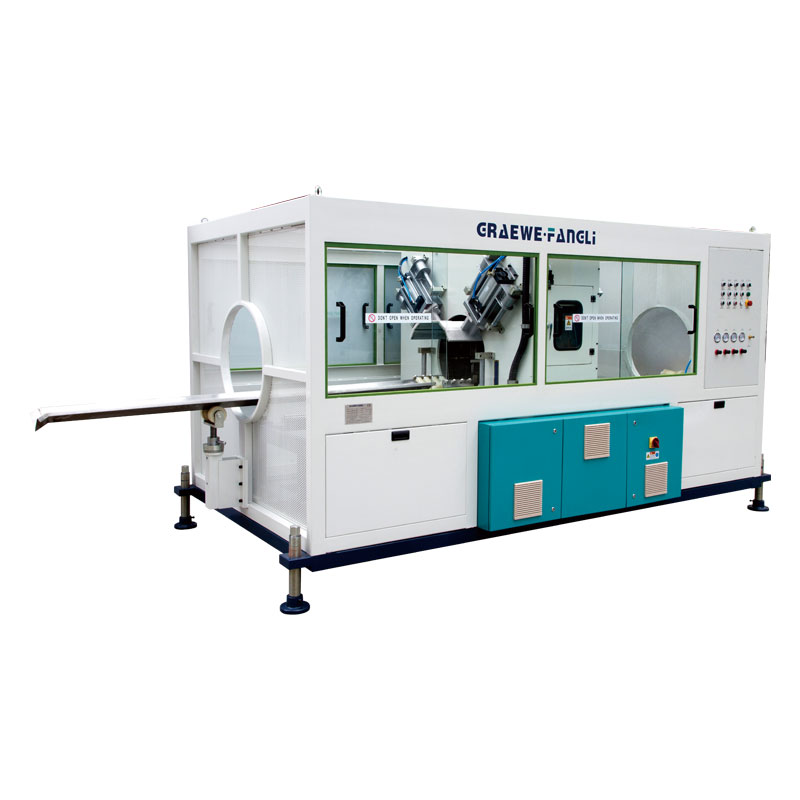

G (الراقية) آلة قطع الأنابيب خالية من رقاقة
- اعتماد تكوين تحسين العلامة التجارية Fangli ؛
- شفرة قطع كبيرة الحجم خالية من الرقائق تصل إلى Ф 1600mm؛
- محرك السكك الحديدية الدليلي الخطي عالي الدقة ؛
- يتم قطع الأنابيب الصغيرة الحجم بسكين طائر عالي التردد.
- يتم اعتماد المشبك من النوع V للمواصفات الأعلى من 250 (بما في ذلك)، دون استبدال كتلة العمود؛
- مع وظيفة فتح الباب وإيقاف التشغيل؛
- باب انزلاقي للوحة الكمبيوتر الشخصي ؛
- يتوافق مع التصميم القياسي CE.
آلة قطع الأنابيب بدون رقاقة من سلسلة U (أمريكا الشمالية الراقية).
- اعتماد العلامة التجارية GRAEWE FANGLI ذات التكوين الراقي لأمريكا الشمالية ؛
- شفرة قطع كبيرة الحجم خالية من الرقائق تصل إلى Ф 1600mm؛
- محرك السكك الحديدية الدليلي الخطي عالي الدقة ؛
- يتم قطع الأنابيب الصغيرة الحجم بسكين طائر عالي التردد.
- يتم اعتماد المشبك من النوع V للمواصفات الأعلى من 250 (بما في ذلك)، دون استبدال كتلة العمود؛
- مع وظيفة فتح الباب وإيقاف التشغيل؛
- باب انزلاقي للوحة الكمبيوتر الشخصي ؛
- يتوافق مع التصميم القياسي UL؛
- تم تطويره وتصنيعه وفقًا لمعايير أمريكا الشمالية.
2. معلمة المنتج
S (قياسي) سلسلة آلة قطع الأنابيب خالية من رقاقة
نموذج |
نطاق قطع الأنابيب |
أقصى سمك لجدار القطع |
وضع القطع |
ارتفاع المركز |
البعد الشامل |
FDQG32S |
اف 16~F32 |
6 |
قطع سكين الطيران |
1000 |
520 × 620 × 1200 |
FDQG63S |
اف 16~F63 |
10 |
قطع سكين الطيران |
1000 |
840×720×1300 |
WQQG63S |
اف 16~F63 |
12 |
قطع هوائي خالي من الرقائق |
1000 |
2600×1100×1600 |
WQQG160S |
F20~F160 |
20 |
قطع هوائي خالي من الرقائق |
1000 |
2800×1200×1600 |
WYQG250S |
F50~F250 |
25 |
قطع هيدروليكي بدون رقاقة |
1000 |
2900 × 1500 × 1600 |
WYQG315S |
F75~F315 |
30 |
قطع هيدروليكي بدون رقاقة |
1000 |
2900×1600×1600 |
WYQG450S |
F90~F450 |
45 |
قطع هيدروليكي بدون رقاقة |
1100 |
3100 × 2000 × 2000 |
WYQG630S |
F160~F630 |
60 |
قطع هيدروليكي بدون رقاقة |
1100 |
3100×2150×2200 |
WYQG800S |
F315~F800 |
65 |
قطع هيدروليكي بدون رقاقة |
1200 |
3100×2250×2400 |
WYQG1000S |
F400~F1000 |
70 |
قطع هيدروليكي بدون رقاقة |
1400 |
3500 × 2200 × 2500 |
WYQG1200S |
F500~F1200 |
70 |
قطع هيدروليكي بدون رقاقة |
1600 |
3500×2500×2900 |
WYQG1600S |
F710~F1600 |
70 |
قطع هيدروليكي بدون رقاقة |
1800 |
3500 × 3000 × 3600 |
المعلمات عرضة للتغيير دون إشعار مسبق
آلة قطع الأنابيب بدون رقاقة من سلسلة G (الراقية).
نموذج |
نطاق قطع الأنابيب |
أقصى سمك لجدار القطع |
وضع القطع |
ارتفاع المركز |
البعد الشامل |
FDQG32G |
اف 16~F32 |
6 |
قطع سكين الطيران |
1000 |
520 × 620 × 1200 |
FDQG63G |
اف 16~F63 |
10 |
قطع سكين الطيران |
1000 |
840×720×1300 |
WQQG63G |
اف 16~F63 |
12 |
قطع هوائي خالي من الرقائق |
1000 |
2600×1100×1600 |
WQQG160G |
F20~F160 |
20 |
قطع هوائي خالي من الرقائق |
1000 |
2800×1200×1600 |
WYQG250G |
F50~F250 |
25 |
قطع هيدروليكي بدون رقاقة |
1000 |
2900 × 1500 × 1600 |
WYQG315G |
F75~F315 |
30 |
قطع هيدروليكي بدون رقاقة |
1000 |
2900×1600×1600 |
WYQG450G |
F90~F450 |
45 |
قطع هيدروليكي بدون رقاقة |
1100 |
3100 × 2000 × 2000 |
WYQG630G |
F160~F630 |
60 |
قطع هيدروليكي بدون رقاقة |
1100 |
3100×2150×2200 |
WYQG800G |
F315~F800 |
65 |
قطع هيدروليكي بدون رقاقة |
1200 |
3100×2250×2400 |
WYQG1000G |
F400~F1000 |
70 |
قطع هيدروليكي بدون رقاقة |
1400 |
3500 × 2200 × 2500 |
WYQG1200G |
F500~F1200 |
70 |
قطع هيدروليكي بدون رقاقة |
1600 |
3500×2500×2900 |
WYQG1600G |
F710~F1600 |
70 |
قطع هيدروليكي بدون رقاقة |
1800 |
3500 × 3000 × 3600 |
المعلمات عرضة للتغيير دون إشعار مسبق
آلة قطع الأنابيب بدون رقاقة من سلسلة U (أمريكا الشمالية الراقية).
نموذج |
نطاق قطع الأنابيب |
أقصى سمك لجدار القطع |
وضع القطع |
ارتفاع المركز |
البعد الشامل |
FDQG32U |
اف 16~F32 |
6 |
قطع سكين الطيران |
1000 |
520 × 620 × 1200 |
FDQG63U |
اف 16~F63 |
10 |
قطع سكين الطيران |
1000 |
840×720×1300 |
WQQG63U |
اف 16~F63 |
12 |
قطع هوائي خالي من الرقائق |
1000 |
2600×1100×1600 |
WQQG160U |
F20~F160 |
20 |
قطع هوائي خالي من الرقائق |
1000 |
2800×1200×1600 |
WYQG250U |
F50~F250 |
25 |
قطع هيدروليكي بدون رقاقة |
1000 |
2900 × 1500 × 1600 |
WYQG315U |
F75~F315 |
30 |
قطع هيدروليكي بدون رقاقة |
1000 |
2900×1600×1600 |
WYQG450U |
F90~F450 |
45 |
قطع هيدروليكي بدون رقاقة |
1100 |
3100 × 2000 × 2000 |
WYQG630U |
F160~F630 |
60 |
قطع هيدروليكي بدون رقاقة |
1100 |
3100×2150×2200 |
WYQG800U |
F315~F800 |
65 |
قطع هيدروليكي بدون رقاقة |
1200 |
3100×2250×2400 |
WYQG1000U |
F400~F1000 |
70 |
قطع هيدروليكي بدون رقاقة |
1400 |
3500 × 2200 × 2500 |
WYQG1200U |
F500~F1200 |
70 |
قطع هيدروليكي بدون رقاقة |
1600 |
3500×2500×2900 |
WYQG1600U |
F710~F1600 |
70 |
قطع هيدروليكي بدون رقاقة |
1800 |
3500 × 3000 × 3600 |
المعلمات عرضة للتغيير دون إشعار مسبق
3. تفاصيل المنتج
