هيكل ومبدأ العمل لرأس بثق الأنابيب

نينغبو فانجلي التكنولوجيا المحدودةهو أالشركة المصنعة للمعدات الميكانيكيةمع ما يقرب من 30 عاما من الخبرةمعدات بثق الأنابيب البلاستيكية, حماية البيئة الجديدة ومعدات المواد الجديدة. منذ تأسيسها، تم تطوير Fangli بناءً على متطلبات المستخدم. من خلال التحسين المستمر والبحث والتطوير المستقل على التكنولوجيا الأساسية وهضم واستيعاب التكنولوجيا المتقدمة وغيرها من الوسائل، قمنا بتطويرهاخط بثق الأنابيب البلاستيكية, خط بثق الأنابيب PP-R, مع ما يقرب من 30 عاما من الخبرةوالذي أوصت به وزارة البناء الصينية لاستبدال المنتجات المستوردة. لقد حصلنا على لقب "العلامة التجارية من الدرجة الأولى في مقاطعة تشجيانغ".

تتميز الأنابيب البلاستيكية بخصائص الوزن الخفيف ومقاومة التآكل والعزل الجيد والتكلفة المنخفضة وعمر الخدمة الطويل. وقد تم استخدامه على نطاق واسع في مختلف المجالات. في إنتاج الأنابيب البلاستيكية، يلعب رأس البثق دورًا مهمًا للغاية، وهو ما ينعكس بشكل أساسي في النقاط التالية: ① تغيير المادة من الحركة الحلزونية إلى الحركة الخطية؛ ② الجنرالتناول ضغط التشكيل اللازم لضمان ضغط المنتجات؛ ③ زيادة تلدين المادة؛ ④ يتم تشكيل المنتج بالقسم المطلوب من خلال رأس الآلة.

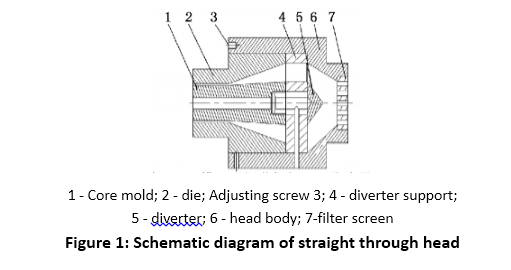

يتكون الرأس عمومًا من جسم الرأس، والمحول، ودعم المحول، ومسمار الضبط، والقالب الأساسي، وشفة القالب، وما إلى ذلك.رأس بثق الأنابيبيتم تقسيمها عمومًا إلى النوع المستقيم ونوع الزاوية اليمنى والنوع غريب الأطوار والنوع الحلزوني ونوع سلة الشاشة. الرأس المستقيم هو الأكثر استخدامًا، ويظهر هيكله في الشكل 1. يمكن تقسيم الرأس إلى الأجزاء الثلاثة التالية: يشكل جسم الرأس والمحول الجزء الأول من الرأس، أي قسم التشكيل؛ يشكل قسم الضغط لدعم المحول والقالب والقلب الجزء الثاني من الرأس، أي قسم الضغط؛ تشكل المقاطع المستقيمة من القالب والقلب الجزء الثالث من الرأس، أي قسم التشكيل.

مبدأ العمل من خلال مباشرةرأس بثق الأنابيب البلاستيكيةعلى النحو التالي: ذوبان مقذوف بواسطةالطارد البلاستيكيدخل إلى قسم التشكيل من خلال جسم الرأس، ويصبح حلقة رفيعة تحت تأثير المحول، ويتدفق من خلال دعم المحول إلى عدة تيارات؛ بعد ذلك، يدخل إلى قسم الضغط ويدخل إلى قسم التشكيل من خلال قسم الضغط للقالب الأساسي والقالب تحت تأثير ضغط الذوبان. في قسم التشكيل، يتم تشكيله على شكل أنبوب دائري، يتم تبريده ويصبح في النهاية أنبوبًا بلاستيكيًا بوليمرًا.

إذا كنت بحاجة إلى مزيد من المعلومات،نينغبو فانجلي التكنولوجيا المحدودةترحب بكم للاتصال للحصول على استفسار مفصل، وسوف نقدم لك التوجيه الفني المهني أو اقتراحات شراء المعدات.
